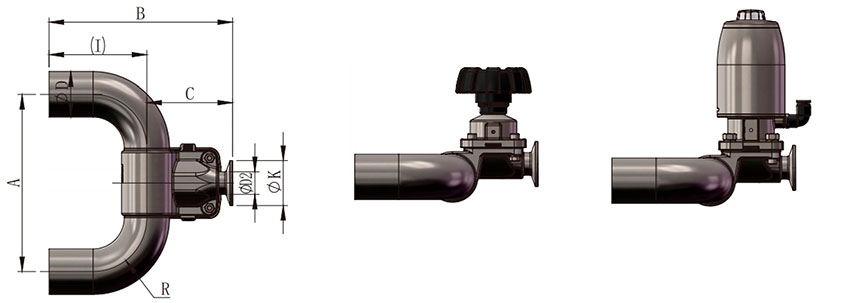

| SIZE | SMS/IS0/3A/BPE | A | В | C | I | R | ||
| D | D2 | К | ||||||
| 19/25 | 25.4 | 19.05 | 25/50.5 | 133 | 173 | 83 | 90 | 33.5 |
| 19/32 | 31.8 | 142 | 175 | 85 | 38 | |||
| 19/38 | 38.1 | 163 | 187 | 87 | 100 | 48.5 | ||
| 19/51 | 50.8 | 199 | 215 | 105 | 110 | 60.5 | ||
| 19/65 | 63.5 | 237 | 225 | 95 | 130 | 83.5 | ||
| 19/76 | 76.2 | 247 | 241 | 101 | 140 | 88.5 | ||
| 25/32 | 31.8 | 25.4 | 50.5 | 155 | 193.5 | 103.5 | 90 | 38 |
| 25/38 | 38.1 | 176 | 205.5 | 105.5 | 100 | 48.5 | ||
| 25/51 | 50.8 | 199 | 219.5 | 109.5 | 110 | 60.5 | ||
| 25/65 | 63.5 | 250 | 225 | 95 | 130 | 83.5 | ||
| 25/76 | 76.2 | 260 | 241 | 101 | 140 | 88.5 | ||
| 32/38 | 38.1 | 31.8 | 201 | 225 | 125 | 100 | 48.5 | |
| 32/51 | 50.8 | 225 | 237 | 127 | 110 | 60.5 | ||
| 38/51 | 50.8 | 38.1 | 225 | 244 | 134 | |||
| SIZE | DIN11850-1 | DIN11850-2 | A | В | C | I | R | ||
| D | К * D2 | D | K*D2 | ||||||
| DN20/DN25 | 28 | 34*22/ 50.5*22 | 29 | 34*23/ 50.5*22 | 166 | 183 | 83 | 100 | 50 |
| DN20/DN32 | 34 | 35 | 176 | 190 | 85 | 105 | 55 | ||
| DN20/DN40 | 40 | 41 | 186 | 197 | 87 | 110 | 60 | ||
| DN20/DN50 | 52 | 53 | 218 | 225 | 105 | 120 | 70 | ||
| DN20/DN65 | 70 | 70 | 230 | 235 | 95 | 140 | 80 | ||
| DN25/DN32 | 34 | 5O.*28 | 35 | 50.5*29 | 189 | 208.5 | 103.5 | 105 | 55 |
| DN25/DN40 | 40 | 41 | 199 | 215.5 | 105.5 | 110 | 60 | ||
| DN25/DN50 | 52 | 53 | 218 | 229.5 | 109.5 | 120 | 70 | ||
| DN25/DN65 | 70 | 70 | 243 | 230 | 95 | 140 | 80 | ||
| DN32/DN40 | 40 | 50.5*34 | 41 | 224 | 235 | 125 | 110 | 60 | |
| DN32/DN50 | 52 | 53 | 244 | 247 | 127 | 120 | 70 | ||
| DN40/DN50 | 50.5*40 | 53 | 254 | 134 | |||||
| Спецификация | ||
| Тип | Ручной/пневматический | |
| DN | DN15-DN100 | |
| Материал корпуса | ASTM A351 : CF3M | ASTM A182: F316L 904L 2205 2507 |
| ASTM 8564: C276 C22 | GB/T 2965 TA2 TA10 | |
| Материал крышки и сердечника | ASTM A351 CF8 | |
| Подключение | Сварное, КЛАМП и фланцевое | |
| Рабочее давление | DN15-DN100 PN10bar AISI:145psi | |
| Рабочая температура | Зависит от материалов диафрагмы | |
| Материал диафрагмы | EPDM; EPDM + PTFE; EPDM/PTFE | |
| Шероховатость внутренней поверхности, контактирующей со средой: ≤Ra0.4 µ m ≤Ra0.25 µ m | ||
